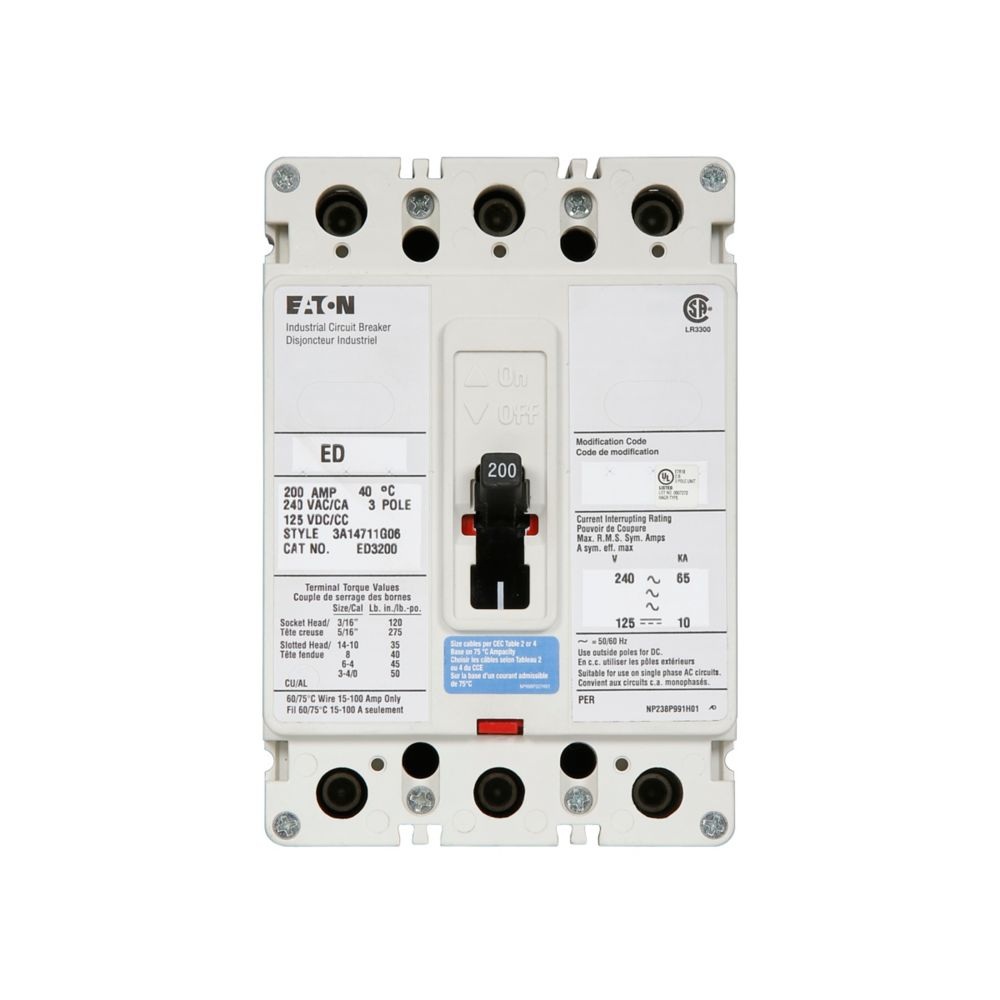

El Interruptor Breaker 3X200A Termomagnético Eaton Cutler-Hammer ED3200L | 3 Polos 200A 240V Caja Moldeada es un interruptor automático en caja moldeada (MCCB) de 3 polos y 200 Amperios perteneciente a la confiable serie Series C (Frame E). Diseñado para operar a una tensión nominal de 240V AC con una capacidad interruptiva de 65 kA a 240V, este disyuntor termomagnético no intercambiable incluye terminales de línea y carga (Lugs) preinstalados, brindando protección integral contra sobrecargas continuas y fallas por cortocircuito en tableros de distribución, paneles de control industrial y acometidas comerciales.
Interruptor Breaker 3X200A Termomagnético Eaton Cutler-Hammer ED3200L | 3 Polos 200A 240V Caja Moldeada
Marca: Eaton | Respaldo Eléctrico, UPS Comerciales y UPS Industriales
Modelo: ED3200L
Disponibilidad: En Stock (10 u.)
Precio bajo consulta
Envios a nivel nacional
Protección Confiable en Caja Moldeada (Series C - E-Frame)
El interruptor Eaton ED3200L forma parte de la prestigiosa familia **Series C (E-Frame)**, reconocida globalmente por su alta densidad de potencia en un diseño compacto. Incorpora una unidad de disparo termomagnética calibrada de fábrica que combina una respuesta térmica retardada contra sobrecargas prolongadas con una acción electromagnética instantánea ante eventos de cortocircuito severos. Esto previene daños catastróficos en conductores, transformadores y equipos derivados conectados a la red de distribución.
Alta Capacidad Interruptiva (65 kA @ 240V) y Terminales Incluidos
Diseñado para resistir elevados niveles de corriente de falla, el ED3200L ofrece una capacidad interruptiva de **65,000 Amperios (65 kA)** a 240V AC bajo el estándar UL 489. El sufijo "L" certifica que el interruptor viene equipado de fábrica con zapatas/terminales mecánicos tipo tornillo de presión (*Lugs* de línea y de carga), admitiendo conductores de cobre o aluminio con una sujeción mecánica y contacto eléctrico de baja resistencia térmica.
Versatilidad de Montaje y Cumplimiento de Normativas Industriales
Fabricado bajo estrictos estándares de ingeniería, el Eaton ED3200L es apto para montaje fijo atornillable (Bolt-on) en centros de carga, tableros de distribución (Switchboards), centros de control de motores (CCM) e interruptores de transferencia automática (ATS). Su carcasa de material termoestable de alta resistencia dieléctrica y su palanca de operación con indicación visual de disparo (ON - OFF - TRIP) facilitan diagnósticos rápidos y seguros para el personal de mantenimiento electromecánico.
| ESPECIFICACIONES TÉCNICAS INTERRUPTOR EATON CUTLER-HAMMER ED3200L | |
|---|---|
| Marca / Fabricante | Eaton / Cutler-Hammer / Westinghouse |
| Número de Parte / Catálogo | ED3200L |
| Familia / Serie | Series C / Frame ED (E-Frame) |
| Tipo de Dispositivo | Interruptor Automático en Caja Moldeada (MCCB - Molded Case Circuit Breaker) |
| Parámetros Eléctricos y Capacidad de Disparo | |
| Corriente Nominal (Amperaje) | 200 Amperios (200A) a 40 °C de temperatura ambiente |
| Número de Polos | 3 Polos (Trifásico / 3P) |
| Tensión Nominal de Operación | 240V AC / 125V DC |
| Frecuencia de Operación | 50 / 60 Hz |
| Capacidad Interruptiva (AIC Rating) | 65 kA a 240V AC (UL 489) / 10 kA a 125V DC |
| Tipo de Unidad de Disparo | Térmica-Magnética Fija / No intercambiable (Fixed Thermal, Fixed Magnetic) |
| Conexión de Conductores y Montaje | |
| Tipo de Terminales | Terminales mecánicos de presión de aluminio tipo zapata (Lugs en Línea y Carga incluidos) |
| Rango de Calibre de Conductor | #4 AWG a 300 kcmil (Aluminio / Cobre - Al/Cu) |
| Tipo de Montaje | Montaje Fijo Atornillable (Bolt-on / Placa de montaje) |
| Dimensiones (Al x An x Pr) | 152.4 mm x 104.9 mm x 85.9 mm (Aproximadamente 6.0" x 4.13" x 3.38") |
| Peso Aproximado | 1.36 kg (Aproximadamente 3.0 lbs) |
| Aplicaciones y Cumplimiento Normativo | |
| Aplicaciones Principales | Tableros de distribución comercial e industrial, centros de carga tipo panelboard, interruptores principales de acometida, paneles de alumbrado y fuerza |
| Certificaciones y Estándares | UL 489 Listed, CSA Certified Standard C22.2 No. 5, IEC, NEMA AB1, RoHS Compliant |
